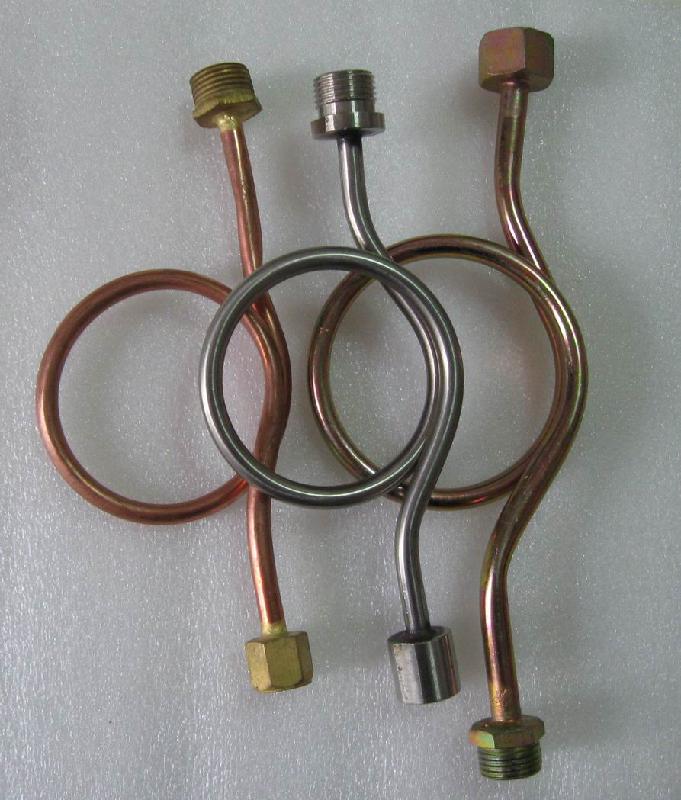

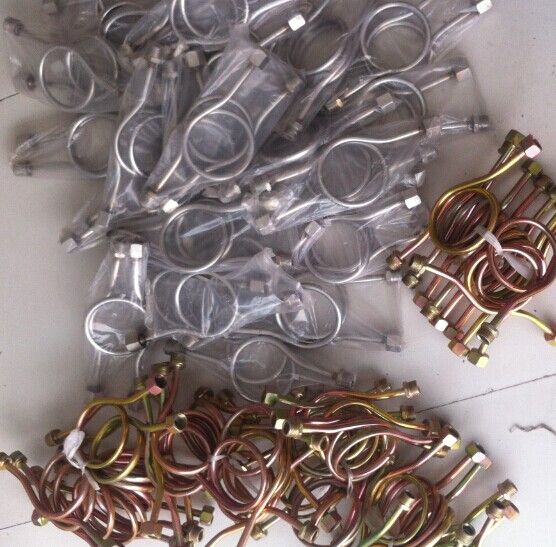

压力表弯管又叫压力表缓冲管或冷凝管，是用来连接压力表与压力表测量的设备或管道之间的配件，用来缓冲被测量介质对压力表弹簧管的瞬时冲击，同时可降低被测介质的温度，是对压力表进行保护的装置。 压力表冷凝圈的形式有：O形、U形等； 接头有：M20*1.5-G1/2、M14*1.5-G1/4、G1/2-G1/2等。广泛适用于啤酒、饮料、食品、造纸、制药、装饰等行业的设备、工艺管道上要求对流体压力进行测量的场合。
最高工作压力:41.4MPa
最高工作温度:400°C
材 质：321、304、304L、316、316L
标 准：GB12459-90、DIN、JIS
外形尺寸
|
材质
|
d1
|
d2
|
E
|
F
|
D*δ
|
|
铜管
|
M14*1.5M20*1.5G1/4G1/2NPT1/4NPT1/2
|
M14*1.5M20*1.5G1/4G1/2NPT1/4NPT1/2
|
14
|
14
|
￠14*2￠18*3
|
|
20
|
20
|
|
|
|
|
|
14
|
14
|
|
|
|
|
|
20
|
20
|
|
|
|
|
|
14
|
14
|
|
|
|
|
|
20
|
20
|
|
|
|
|
|
不锈钢304
|
M14*1.5M20*1.5G1/4G1/2NPT1/4NPT1/2
|
M14*1.5M20*1.5G1/4G1/2NPT1/4NPT1/2
|
14
|
14
|
￠14*2￠18*3
|
|
20
|
20
|
|
|
|
|
|
14
|
14
|
|
|
|
|
|
不锈钢316
|
20
|
20
|
|
|
|
|
14
|
14
|
|
|
|
|
|
20
|
20
|
