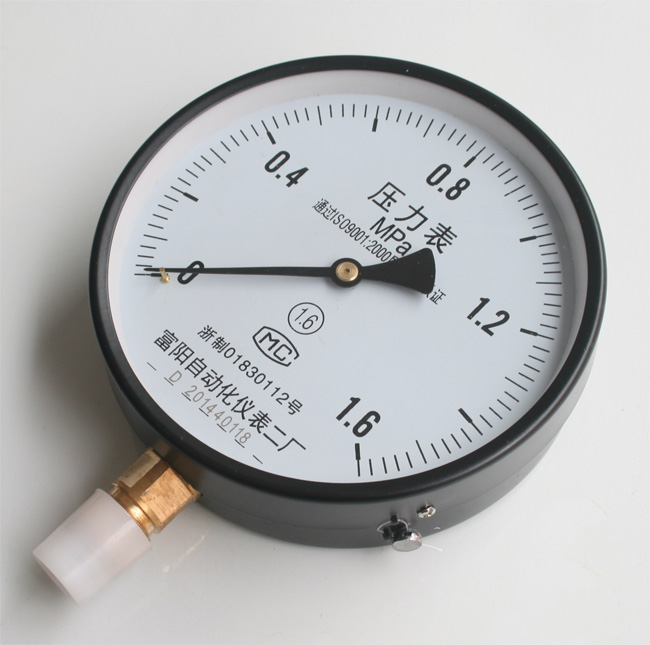

Y100压力表

简短介绍:Y100压力表
Y100压力表
一般压力表是指以弹簧管为弹性元件敏感元件,测量并指示高于环境压力的仪表。在工业过程控制与技术测量过程中,由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性,使得机械式压力表得到越来越广泛的应用。精确度等级等于或低于1.0级的压力表、真空表及压力真空表统称为一般压力表。

简介

一般压力表属于就地指示型压力表,就地显示压力的大小,不带远程传送显示、调节功能。 在工业过程控制与技术测量过程中,由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性,使得一般压力表得到越来越广泛的应用。
用途
一般压力表适用测量无爆炸,不结晶,不凝固,对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。
工作原理
工作原理图

工作原理图

压力表通过表内的敏感元件--波登管的弹性形变,经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动,引起指针偏转来显示压力。
弹簧官分为C型管、盘簧管、螺旋管等型式。一般采用冷作硬化型材料(常用材料是铜合金),在退火状态下具有很高的可塑性,经冷作加工硬化及定性处理后获得很高的弹性和强度。
C型波登管敏感元件截面显椭圆形,测量介质的压力作用在波登管的内侧,这样波登管椭圆截面会趋于圆形截面。由于波登管微小变形,形成一定的环应力。此环应力会使波登管向外延伸。由于弹性波登管头部没有固定,其就会产生小小变形。
技术参数
1)表盘直径(mm):Φ40;Φ50;Φ60;Φ75;Φ80;Φ100;Φ150;Φ200;Φ250
2)精度等级(%):1.0;1.6;2.5;4.0;
3)测量范围(Mpa): 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100、0~160、0~250;-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4;
4)参比工作条件
在下列条件下,仪表的基本误差、回差、轻敲位移及指针偏转的平稳性应符合GB/T1226-2010有关的规定。
a)环境温度为:20℃±5℃;
b)仪表处于正常工作位置;
c)负荷变化均匀;
注:未指明时,正常工作位置系指垂直安装。
5)温度影响:不大于0.4%/10℃(使用温度偏离20±5℃) ;
6)执行标准:GB/T1226-2010 ;
7)使用温度:-40℃~70℃;
8)抗震等级:V.H.3;

维护事项

1、仪表要按规定要求进行检定或维修。
2、拆下来的仪表应存放在防尘、干燥、无腐蚀的环境中
